BESSEY Set Spannelement Variabel – Hebelgriff+Adapter 20 Mm



BESSEY SET Spannelement mit variabler Ausladung + Adapter 20 mm

Vorteile und Eigenschaften vom Spannelement:

• Positionsgenaues, individuelles Spannen
• Vergütetes Profil und Gleitbügel für federndes und elastisches Spannen
• Stufenlos verstellbare Ausladung (TWV)
• Hebelgriff mit Rastmechanismus für dosiertes, schnelles und vibrationssucheres Spannen

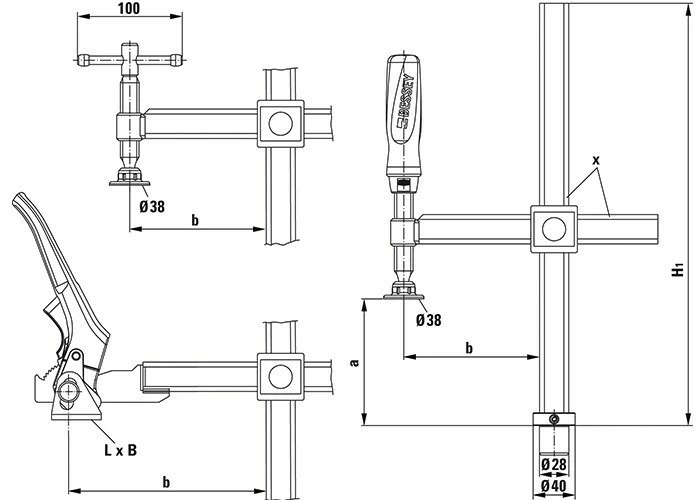

Technische Daten vom Spannelement:

• Ø Bolzen (c): 16 mm
• Bolzenhöhe (h): 20,5 mm
• Spannhöhe max. (a): 200 mm
• Ausladung (b): 60 – 150 mm
• Basishöhe (H1): 265 mm
• Druckplattenmaß (LxB): 41 x 26 mm
• Fuß Ø (e): 30 mm
• Fußhöhe: 10 mm
• Schienenprofil (x): 22 x 8,5 mm
• Gewicht: 1,21 kg



Vorteile und Eigenschaften des Adapters:

• Passend für alle gängigen Werkbänke mit 20 mm Lochsystem
• Für Spannelemente mit einem Bolzen-Ø von 16 mm

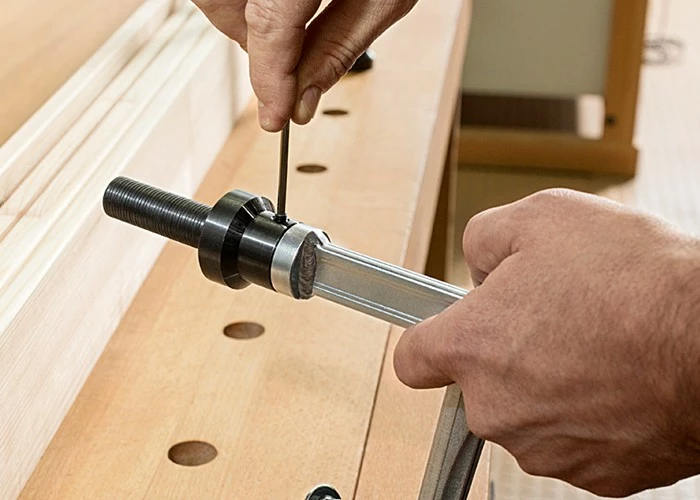

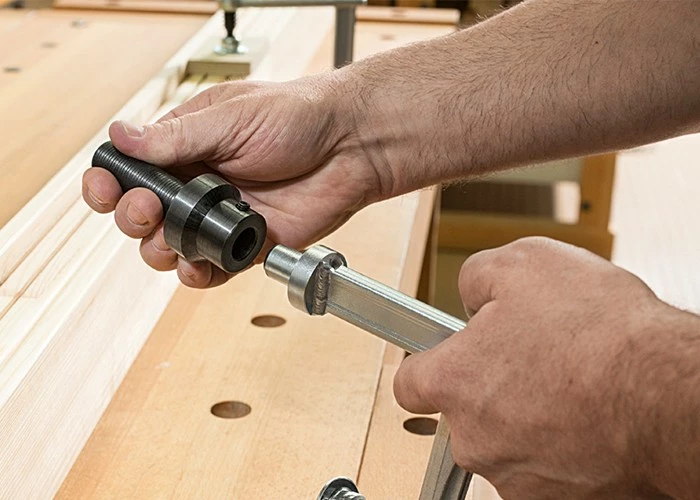

• Werkzeuglos einsetzbar
• Steckbolzen wechselbar zur Nutzung anderer Lochsysteme
• Vergütetes Profil und Gleitbügel für federndes und elastisches Spannen
• Stufenlos verstellbare Ausladung (bei TWV)

Technische Daten des Adapters:

• Ø Steckbolzen für Spannelement: 16 mm und Länge von 60 mm
• passend für: 20 mm Lochsystem

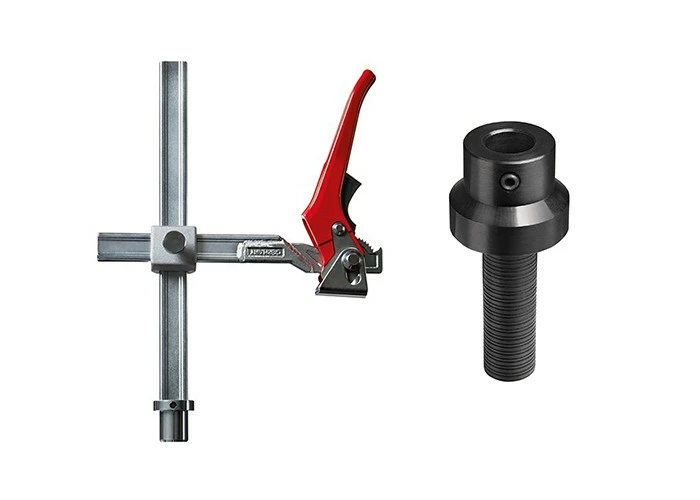

Set Lieferumfang: 1x Spannelement + 1x Adapter 20 mm
